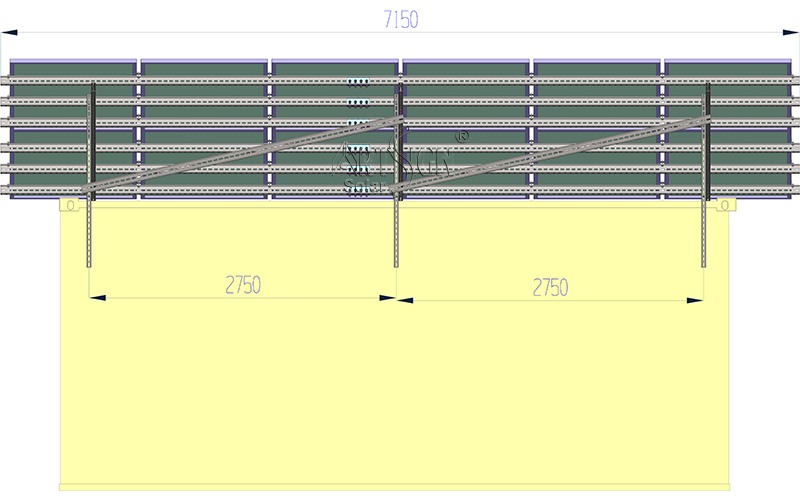

遠隔マイクログリッドおよびバッテリーエネルギー貯蔵システム（BESS）の世界的な普及に伴い、標準化されたCコンテナ Sソーラーマウント Sシステム はオフグリッド電源において非常に実用的なソリューションとなっています。しかし、高風荷重下で構造的安定性を確保しつつ、コンテナへの溶接や穴あけを伴わないアレイを設計するには、精密な構造設計が必要です。本技術概要では、当社の確立された2x6-15degプロジェクト図面に基づき、ゼロ基礎で$150\text{ km/h}$の耐風構成を実現する方法を分析します。

主な適用シナリオ ：

1. 事前パンチ加工モジュール部品と組立

このシステムの最大の利点は、現場溶接ゼロの100%ボルトオン組立であり、レイアウトを効率化します。Sソーラー Pパネル Mマウント 構造 .

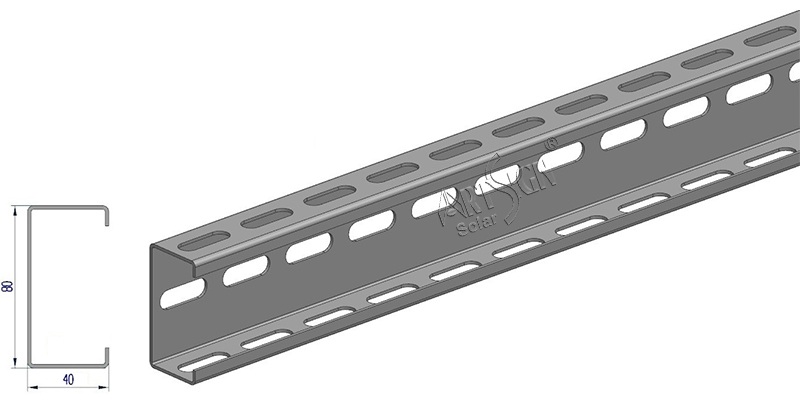

(1) 三面スロット付きC形鋼 ：主構造全体は80 x40 x1.8 mmのC形鋼で製作されています。三面に連続した長孔スロットを備え、究極の調整性を提供し、現場での穴あけや溶接を不要にします。

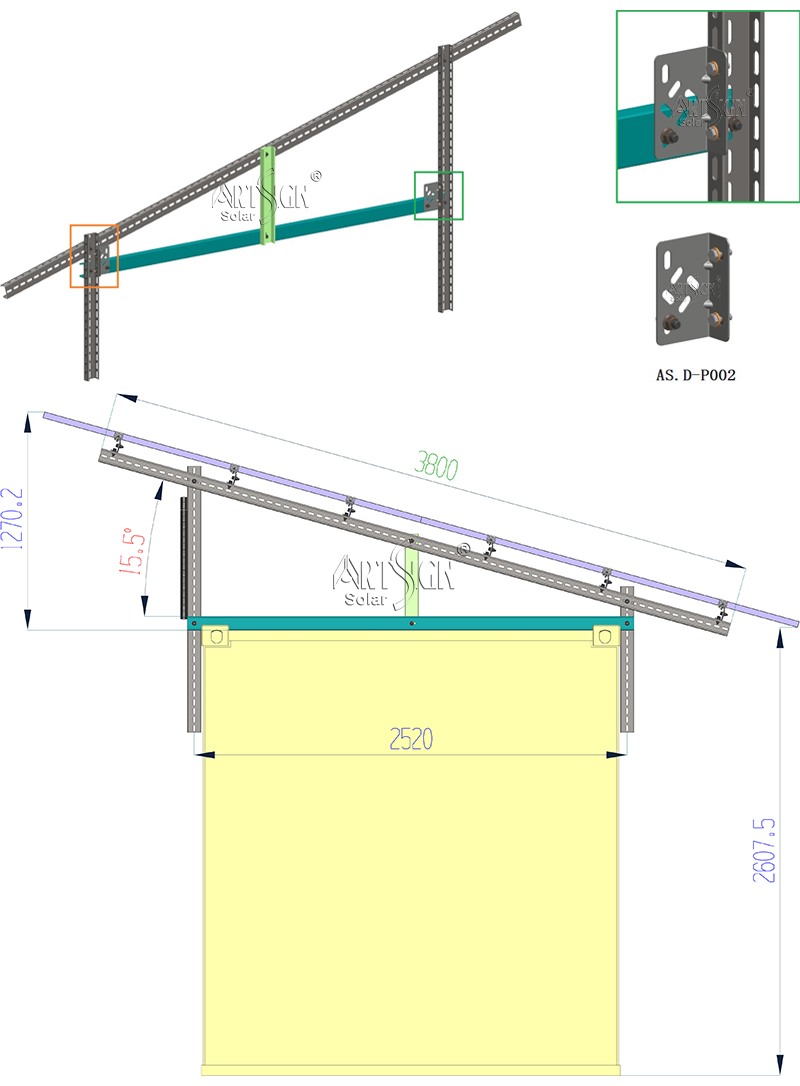

(2) ユニバーサルLコネクタ＆フレーム構成 ：ヘビーデューティーなAS. D-P002マルチスロットLブラケット（厚さ：3.0mm）はユニバーサルジョイントとして機能します。ボルトセットと組み合わせることで、交差するC形鋼部材を固定し、安定した15.5°固定傾斜角を形成します。

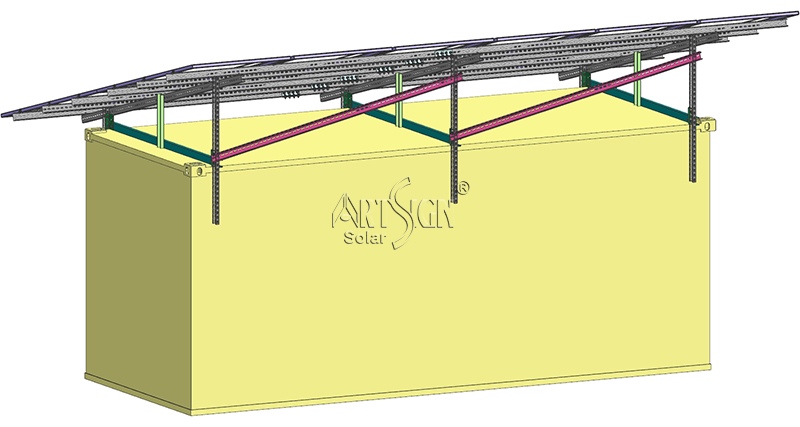

(3)コンテナクランプ＆グリッド補強：フレームは標準20フィートコンテナのルーフ上に跨って配置されます。専用クロスビームが機械的クランプによりコンテナの剛性上部フレームに固定されます。その後、長手方向レールおよびクロスダイアゴナルブレースバーをボルト締結し、横方向のズレを防止します。

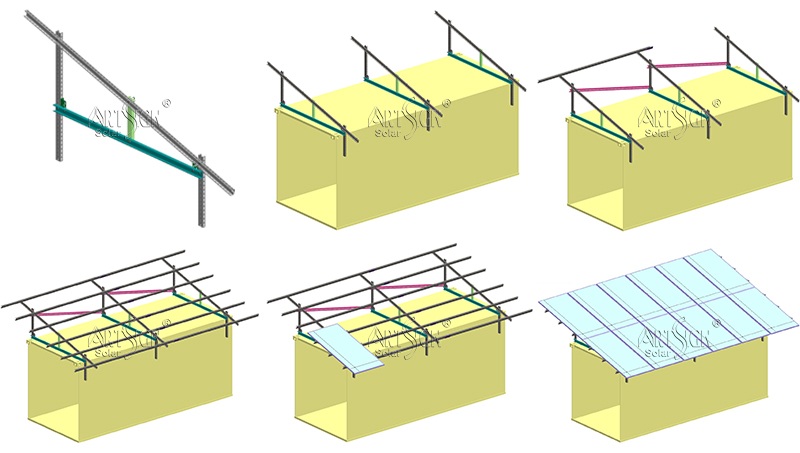

2.コンテナ型太陽光マウント設置ガイド：

3.材料仕様およびコア機能：
25年の耐用年数を確保するため、この高強度コンテナ用太陽光架台システムでは、すべてのCチャンネルに亜鉛アルミニウムマグネシウム鋼（S350GD+ZM）を使用しています。
(1)亜鉛アルミニウムマグネシウム（Zn-Al-Mg）コーティング ：優れた切断端自己修復効果を備え、過酷な屋外環境において従来の溶融亜鉛めっき鋼よりも大幅に高い耐食性を提供します。

(2)150 km/h認証耐風性能 ：各フレームあたり3点垂直支持設計（前・中・後柱）とクロスダイアゴナル補強により、重量配分を最適化し、最大150 km/hの風速に容易に耐えることができます。
(3)ゼロ溶接、損傷のない設置：あらかじめ穴あけされたCチャンネルと機械式クランプ接合のみに依存することで、コンテナの元の防食塗装と構造は100%そのまま維持され、水漏れや長期運用における錆の発生を防ぎます。

詳細な技術データシート、CAD図面、またはカスタマイズされたコンテナ型太陽光マウントレイアウトが必要な場合は、当社のエンジニアリングサポートチームまでご連絡ください。Eメール:sales@artsign.net.cn, WhatsApp / WeChat / Skype:+008618030235875, ありがとうございます。
