太陽光発電パネル取り付け用プロファイルレール TR65レール1#

太陽光発電パネル取り付け用プロファイルレール TR65レール1#

設計上の特徴

— 低風速地域向けのターゲット用途：内陸部や低風速地域のソーラーファーム向けに特別に設計されています。過剰設計で重量のある金属に費用をかけることなく、現地の荷重基準を厳格に遵守しています。
— 軽量化と輸送コストの削減：軽量設計により、ワットあたりの物流および海上運賃を大幅に削減します。設置業者は重機を使わずに現場でレールを簡単に取り扱い、配置、固定できるため、地上設置のスピードアップと人件費の削減が可能です。

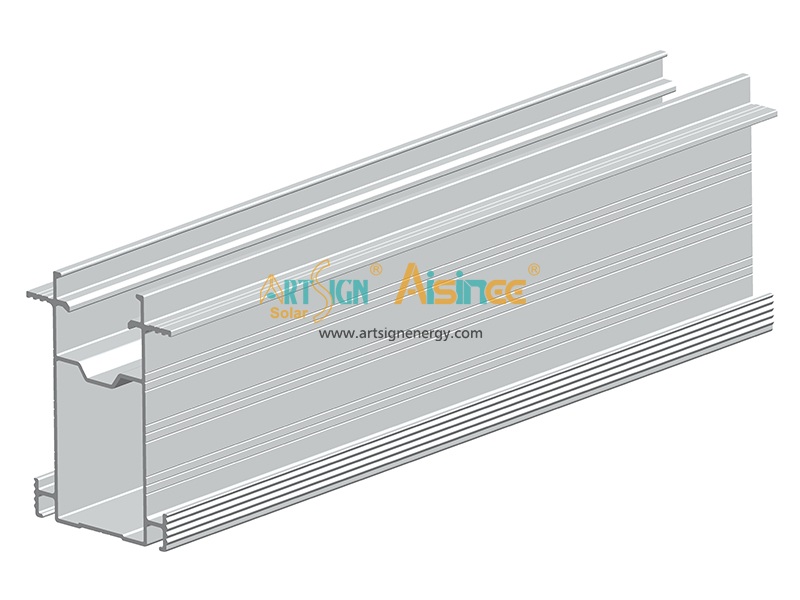

地上設置型太陽光発電システムにおける横向き（ランドスケープ）モジュール配置専用に設計されたこの軽量アルミニウムレールは、地域限定の設置において非常に費用対効果の高いソリューションを提供します。プロファイルの重量を最適化して設計されており、中程度の風荷重要件がある地域で信頼性の高い構造サポートを提供します。これにより、EPCや開発者は、金属材料費とワットあたりの陸揚げ運賃を大幅に削減できます。

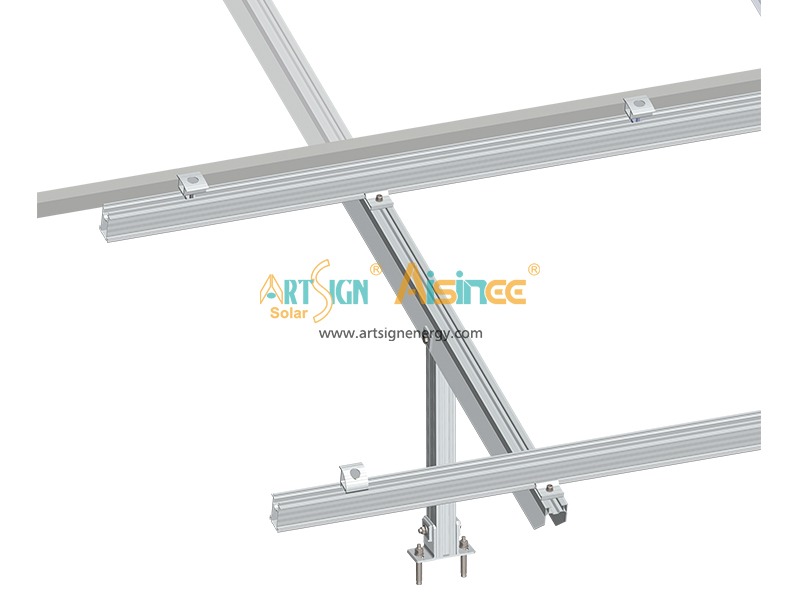

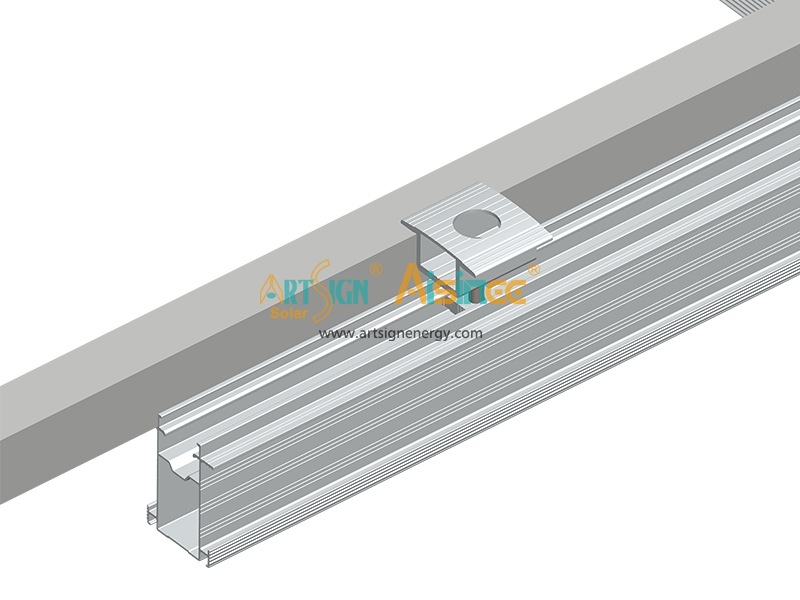

レールと梁のクランプ接続：メインのアルミニウム取り付けレールと支持クロスビーム間の接続は、高耐久アルミニウムレールクランプを使用して固定されます。現場での迅速な組み立て用に設計されたこのクランプ機構により、現場でのカスタムドリル加工を必要とせずに、強固な構造ジョイントが確保されます。

ソーラーレールスプライス接続：アルミニウムレールの延長部は、セルフドリルねじで固定された内部スプライスコネクタを使用して固定されます。この内部スプライス機構により、現場で長スパンの母屋レールを迅速に延長でき、接続されたジョイント全体で高い構造剛性を維持します。	太陽光パネルクランプの固定ソリューション：アルミニウム製のソーラーミドルクランプおよびエンドクランプは、パネルの内側の接合部と外側のフレームエッジの両方を地上取り付けレールにしっかりと固定するように精密に設計されています。迅速で標準化された現場組み立て用に設計されたこれらのクランプは、さまざまなパネルの厚みに対応しながら、風による浮き上がりに対して高い構造抵抗を確保します。

オプションA：スチールフレーム	オプションB：合板ケース

アルミニウム製太陽光パネル地上設置用レール AS-TR65-01は、太陽光パネルの地上設置に最適です。オプションとしてさまざまなサイズのプロファイルがあり、異なるサイズのアルミニウムレールが異なる強度要件に適しています。

クリックして詳細を見る中国製アルミニウムプロファイル

AS-TR65-01	AS-TR65-02	AS-TR85-01
AS-TR85-02	AS-TR85-03	AS-TR93
AS-TR105	AS-TRS-65	AS-TRS-85
AS-TRS-105

FAQ1: ART SIGN地上設置システムの設計寿命と保証期間はどのくらいですか？

A: 20年保証と25年の設計寿命を提供しています。AL6005-T5アルミニウム（陽極酸化処理≧10μm）とSUS304のボルト・ナットを使用しており、長期的な耐食性を備えています。

FAQ2: この地上用レールは、中程度の風速地域において費用対効果が高いですか？

A: はい。低〜中程度の風速地域での横向きレイアウト向けに特別に設計されており、軽量なアルミニウムレールが金属重量を最適化し、ワットあたりの原材料費と海上運賃を削減します。

FAQ3: 現場でレールを支持梁や継ぎ手にどのように接続しますか？

A: レールはボルト締め式のアルミニウムクランプでクロスビームに取り付けられ（事前の穴あけは不要）、内部スプライスコネクタとセルフドリルねじを使用してシームレスに延長できるため、迅速な組み立てが可能です。

FAQ4: これらの構造物は国際的な風荷重および積雪荷重基準に準拠していますか？

A: はい。お客様の風荷重および積雪荷重の要件に合わせて構造を設計します。エンジニアリングレポートはご要望に応じて提供可能です。

FAQ5: LCL（混載便）およびFCL（コンテナ単位）注文のリードタイムはどのくらいですか？

A: 標準的なレール、スプライス、クランプの出荷は、LCLで7〜15日、FCLで20〜35日です。CIF配送コストを抑えるためのコンテナ混載出荷にも対応しています。

FAQ6: ART SIGNは品質保証とスペアパーツにどのように対応していますか？

A: 現場での遅延を防ぐため、すべての出荷に無料の予備部品を同梱しています。保証期間内に欠陥のある部品が見つかった場合は、直ちに無料で交換いたします。
